MÜHENDİSLİKTE ÖNEMLİ FORMÜLLER
| GÜÇ-TORK |  |
T: Tork P:Güç N: Devir |
| KW-KVA İLİŞKİSİ |  |
P : Güç KVA: Kilowat-Amper V : Voltaj A : Akım 0.8 : Güç faktörü |
| POMPA MOTOR GÜCÜ |  |
P: Güç Q: Pompa kapasitesi p: Basınç η: Verim |
| DÖNDÜRME TORKU |  |
T: Tork (N-m) M: Dönen cismin kütlesi (Kg) JM: Dönme atalet kuvveti (Kg-m2) α: Dönen cismin açısal ivmesi (rad/sn2) R: Dönen cismin yarı çapı (m) |

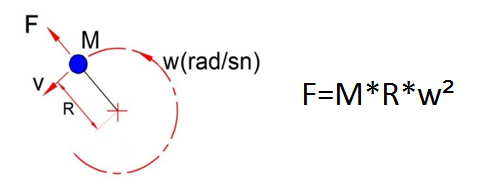

| SANTRİFUJ KUVVET |  |
F : Santrifuj Kuvvet (N) M : Dönen Kütle (Kg) R : Dönme radyüsü (Metre) w : Açısal Dönme hızı (radyan/saniye) |
DİŞLİ FORMÜLLERİ:
Bir dişli çarkın çizilebilmesi için gerekli boyutların tanımlaması gerekir. Yandaki şekilde gösterilen boyutların hesaplanması için gerekli formüller aşağıda belirtilmiştir.
| Do= Bölüm dairesi çapı
Do= M (Modül). Z (Diş sayısı) |
Dt=Temel dairesi çapı
Dt=Do.Cos20° |
| Dü=Diş üstü çapı
Dü=Do+(2.M) |
Dd=Diş dibi çapı
Dd=Do-2,33 . M |
| Diş kalınlığı=t/2
t=Adım t=M.π |
B=Diş genişliği
B=10 . M |
STANDART MOTOR GÜÇLERİ
| kW | HP | kW | HP | kW | HP |
| 0,06 | 0,08 | 3 | 4 | 55 | 75 |
| 0,09 | 0,12 | 4 | 5,5 | 75 | 100 |
| 0,12 | 0,16 | 5,5 | 7,5 | 90 | 125 |
| 0,18 | 0,25 | 7,5 | 10 | 110 | 150 |
| 0,25 | 0,35 | 11 | 15 | 132 | 180 |
| 0,37 | 0,5 | 15 | 20 | 160 | 220 |
| 0,55 | 0,75 | 18,5 | 25 | 185 | 250 |
| 0,75 | 1 | 22 | 30 | 200 | 270 |
| 1,1 | 1,5 | 30 | 40 | 250 | 340 |
| 1,5 | 2 | 37 | 50 | 315 | 425 |
| 2,2 | 3 | 45 | 60 | 355 | 480 |
